Microscopia elettronica a trasmissione a scansione quadridimensionale (4D-STEM)
è una delle direzioni più all'avanguardia nella microscopia elettronica. Eseguendo una scansione bidimensionale sulla superficie del campione e registrando un pattern di diffrazione completo in ogni punto di scansione con un rilevatore pixelato, 4D-STEM genera un set di dati quadridimensionale contenente informazioni sia nello spazio reale che nello spazio reciproco.
Questa tecnica supera i limiti della microscopia elettronica convenzionale, che in genere raccoglie un singolo segnale di scattering. Cattura e analizza invece l'intero spettro delle interazioni elettrone-campione. Con 4D-STEM, i ricercatori possono ottenere molteplici funzionalità avanzate all'interno di un singolo esperimento, tra cui imaging virtuale, orientamento dei cristalli e mappatura delle deformazioni, analisi della distribuzione del campo elettrico e magnetico (contrasto di fase differenziale) e persino ricostruzione a risoluzione atomica tramite diffrazione. Amplia notevolmente la dimensionalità e la profondità della caratterizzazione dei materiali, offrendo uno strumento senza precedenti per la nanoscienza e la ricerca sui materiali.
Alla Conferenza nazionale cinese sulla microscopia elettronica 2025 (26-30 settembre, Wuhan),
CIQTEK
rilascia il suo
Soluzione 4D-STEM
, progettato per superare i confini dell'imaging tradizionale e fornire dati con dimensionalità e potenza analitica senza pari.

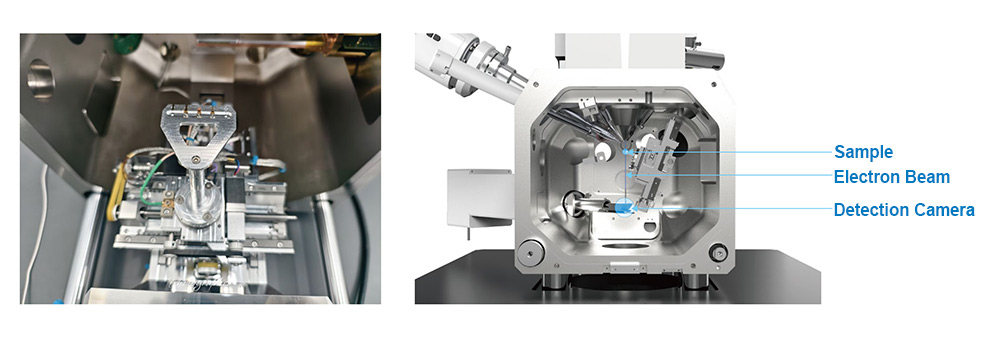

Flusso di lavoro del sistema
IL
Soluzione CIQTEK 4D-STEM
caratteristiche
alta risoluzione spaziale, analisi multidimensionale, funzionamento a basso dosaggio
per ridurre al minimo i danni al fascio e l'elaborazione flessibile dei dati
, fornendo ai ricercatori metodi affidabili e straordinari per l'analisi avanzata dei materiali.
