Una guida completa alla risoluzione SEM, all'ingrandimento SEM e alle modalità di imaging
Una guida completa alla risoluzione SEM, all'ingrandimento SEM e alle modalità di imaging
August 13 , 2025
Per ricercatori e ingegneri, comprendere le specifiche fondamentali di un
Microscopio elettronico a scansione (SEM)
è essenziale per ottenere risultati accurati. Tra i parametri più importanti ci sono
Risoluzione SEM
,
Ingrandimento SEM
, E
Modalità di imaging SEM
Questi tre fattori definiscono il livello di dettaglio, la scala e il tipo di informazioni che possono essere acquisite da un campione. Conoscere il loro funzionamento e la loro interazione aiuta a scegliere il SEM più adatto alla propria applicazione.
Cos'è la risoluzione SEM e perché è importante
Risoluzione SEM
Descrive la distanza minima tra due punti che possono essere ancora distinti come separati. Si misura tipicamente in nanometri. Una risoluzione SEM più elevata consente di acquisire dettagli più fini, il che è fondamentale nella ricerca nanotecnologica, nell'ispezione dei semiconduttori e nell'analisi dei materiali avanzati.
I principali fattori che influenzano la risoluzione del SEM includono la dimensione dello spot del fascio di elettroni, la tensione di accelerazione, il tipo di sorgente di elettroni e le condizioni di vuoto. Ad esempio, un SEM a emissione di campo raggiunge generalmente una risoluzione maggiore rispetto a un SEM termoionico. Una bassa tensione di accelerazione migliora il dettaglio superficiale dei campioni delicati, mentre il funzionamento a basso vuoto consente una migliore visualizzazione dei materiali non conduttivi.
Comprensione dell'ingrandimento SEM
Ingrandimento SEM
è il rapporto tra la dimensione dell'immagine visualizzata e l'area effettiva scansionata sul campione. A differenza dell'ingrandimento ottico, l'ingrandimento SEM è controllato elettronicamente regolando l'area di scansione. La maggior parte dei SEM moderni offre ingrandimenti da circa 10x a diverse centinaia di migliaia di volte, rendendo possibile lo studio di strutture di grandi dimensioni e caratteristiche nanometriche con lo stesso strumento.
Il collegamento tra risoluzione SEM e ingrandimento SEM
Mentre aumenta
Ingrandimento SEM
ingrandisce un'immagine, il livello di dettaglio significativo dipende comunque dalla risoluzione del SEM. Se si raggiunge il limite di risoluzione, un ingrandimento maggiore non rivelerà ulteriori dettagli strutturali. Ad esempio, un sistema con risoluzione di 1 nm fornisce immagini molto più nitide ad alto ingrandimento rispetto a uno limitato a 5 nm.
Modalità di imaging SEM comuni e relativi utilizzi
I moderni SEM sono dotati di molteplici
modalità di imaging
, ciascuno progettato per fornire informazioni specifiche:
Imaging elettronico secondario (SEI)
– Fornisce una topografia superficiale ad alta risoluzione, ideale per studi morfologici.
Imaging elettronico retrodiffuso (BSE)
– Rivela il contrasto compositivo in base alle differenze del numero atomico.
Spettroscopia a raggi X a dispersione di energia (EDS)
– Identifica e quantifica la composizione elementare.
Modalità a basso vuoto o pressione variabile
– Consente l'imaging di campioni non conduttivi o idratati senza rivestimento metallico.
Passare tra diversi
modalità di imaging
consente l'analisi completa di un singolo campione.
Scelta di un SEM in base a risoluzione, ingrandimento e modalità di imaging
Quando si seleziona un SEM, considerare l'equilibrio tra
Risoluzione SEM
,
Intervallo di ingrandimento SEM
, e disponibile
modalità di imaging
L'alta risoluzione è essenziale per la ricerca su scala nanometrica. Un ampio intervallo di ingrandimento garantisce flessibilità per campioni di diverse dimensioni, mentre le molteplici modalità di imaging aumentano la versatilità sia per la ricerca che per le applicazioni industriali.
Come
SEM CIQTEK
Eccellere in risoluzione, ingrandimento e modalità di imaging

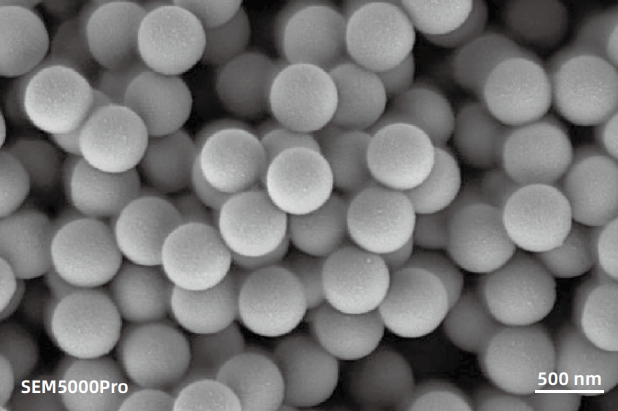

I SEM CIQTEK raggiungono una risoluzione nanometrica, consentendo agli utenti di osservare caratteristiche superficiali ultrafini con eccezionale nitidezza. Questo livello di dettaglio è fondamentale per settori come l'ispezione dei semiconduttori, la ricerca sui nanomateriali e la produzione di precisione, dove l'accuratezza alla scala più piccola determina la qualità dei risultati.
Gamma di ingrandimento flessibile
I SEM CIQTEK offrono un'ampia gamma di ingrandimenti, consentendo transizioni fluide da panoramiche a basso ingrandimento a immagini su scala nanometrica ad altissimo ingrandimento. Questa flessibilità consente ai ricercatori di individuare rapidamente le aree di interesse e quindi di ingrandire per un esame dettagliato, il tutto senza perdita di qualità dell'immagine.
Molteplici modalità di imaging in un unico sistema
I sistemi SEM CIQTEK integrano diverse modalità di imaging, tra cui l'imaging a elettroni secondari per la morfologia superficiale, l'imaging a elettroni retrodiffusi per il contrasto composizionale e il funzionamento a basso vuoto per campioni non conduttivi o sensibili all'umidità. Strumenti analitici opzionali, come l'EDS, forniscono dati sulla composizione elementare. Questa capacità multimodale consente agli utenti di condurre analisi complete senza dover cambiare strumento.
Alto valore ed efficienza dei costi
Oltre all'eccellenza tecnica, i SEM CIQTEK offrono un valore eccezionale. Combinando ottiche elettroniche avanzate, hardware affidabile e software intuitivo a un prezzo competitivo, offriamo uno dei migliori rapporti prestazioni/costo sul mercato. I laboratori possono accedere a tecnologie SEM all'avanguardia, ottimizzando al contempo budget ed efficienza operativa.
