FIB-SEM | DB550

Ga + Microscopio elettronico a scansione a emissione di campo con fascio ionico focalizzato

IL Microscopio elettronico a scansione a fascio ionico focalizzato (FIB-SEM) CIQTEK DB550 Dispone di una colonna a fascio ionico focalizzato per nanoanalisi e preparazione di campioni. Utilizza la tecnologia ottica elettronica "super tunnel", bassa aberrazione e design dell'obiettivo non magnetico, e presenta la caratteristica "bassa tensione, alta risoluzione" per garantire le sue capacità analitiche su scala nanometrica.

Le colonne ioniche facilitano un Ga + Sorgente di ioni di metallo liquido con fasci ionici altamente stabili e di alta qualità per garantire capacità di nanofabbricazione. Il DB550 è una workstation all-in-one per l'analisi e la fabbricazione di nanoparticelle, dotata di un nanomanipolatore integrato, un sistema di iniezione di gas e un software con interfaccia grafica intuitiva.

Informarsi ora
FIB-SEM features

1. "Super Tunnel " tecnologia della colonna ottica elettronica/decelerazione del fascio in colonna

Riduce l'effetto di carica spaziale, garantendo prestazioni di risoluzione a bassa tensione.

2. Senza crossover nel percorso del fascio di elettroni

Riduce efficacemente le aberrazioni delle lenti e migliora la risoluzione.

3. Lente obiettivo composta elettromagnetica ed elettrostatica

Riducono le aberrazioni, migliorano significativamente la risoluzione a basse tensioni e consentono l'osservazione di campioni magnetici.

4. Obiettivo a temperatura costante raffreddato ad acqua

Garantire la stabilità, l'affidabilità e la ripetibilità delle prestazioni delle lenti dell'obiettivo.

5. Sistema di commutazione ad apertura multiforo variabile mediante deflessione del fascio elettromagnetico

La commutazione automatica tra le aperture senza movimento meccanico consente un rapido passaggio tra diverse modalità di imaging.

Caratteristiche tecniche principali del CIQTEK DB550 FIB-SEM

FIBSEM - Focused Ion Beam Column

Colonna a fascio ionico focalizzato (FIB)

Risoluzione: 3 nm a 30 kV

Corrente di sonda: da 1 pA a 65 nA

Intervallo di tensione di accelerazione: da 0,5 kV a 30 kV

Intervallo di cambio della sorgente ionica: ≥1000 ore

Stabilità: 72 ore di funzionamento ininterrotto


FIBSEM - Nano-manipulator

Nano-manipolatore

Camera montata internamente

Azionamento piezoelettrico a tre o quattro assi

Dimensione del passo ≤ 10 nm

Movimento massimo 2 mm/s

Sistema di controllo dell'interfaccia utente integrato

Manipolatore a 4 assi con funzionalità di rotazione

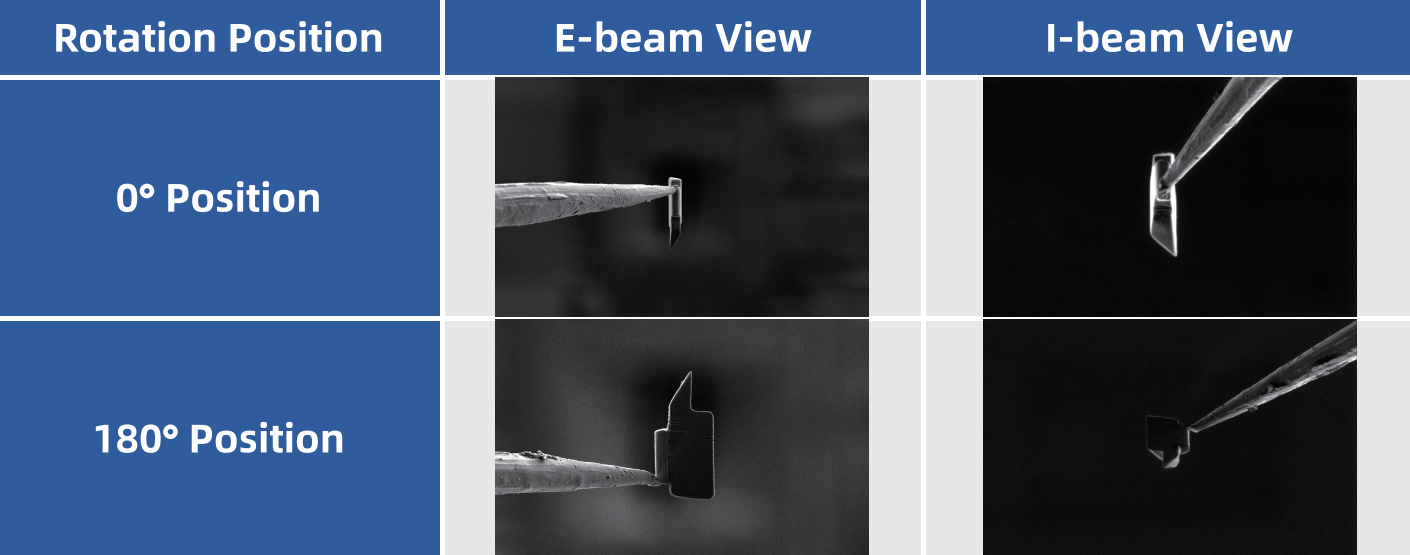

4-Axis Manipulator with Rotation Functionality


FIBSEM - Ion Beam-Electron Beam Collaboration

Collaborazione fascio ionico-fascio di elettroni


FIBSEM - Gas Injection System

Sistema di iniezione del gas

Progettazione GIS singola

Disponibili diverse fonti di precursori di gas

Distanza di inserimento dell'ago ≥35 mm

Ripetibilità del movimento ≤10 μm

Ripetibilità del controllo della temperatura di riscaldamento ≤ 0,1°C

Intervallo di riscaldamento: da temperatura ambiente a 90°C (194 °F )

Sistema di controllo integrato

>> Semiconduttore

Nell'industria dei semiconduttori, i chip dei circuiti integrati possono presentare diversi tipi di guasti. Per migliorarne l'affidabilità, vengono utilizzati diversi metodi di analisi. In particolare, l'analisi con fascio ionico focalizzato (FIB) è una tecnica analitica affidabile.

Caratterizzazione del campione / Fabbricazione micro-nano / Analisi della sezione trasversale / Preparazione del campione TEM / Analisi dei guasti

>> Nuova industria energetica

Osservazione e analisi delle sezioni trasversali dei materiali per la ricerca e lo sviluppo dei processi.

Osservazione della morfologia / Analisi delle dimensioni delle particelle / Analisi della sezione trasversale / Analisi di composizione e fase / Analisi dei guasti del materiale della batteria agli ioni di litio / Campione TEM P risarcimento

>> Materiale ceramico

Analisi dei materiali: il sistema FIB-SEM può eseguire lavorazioni e immagini micro-nano ad alta precisione di materiali ceramici, combinate con varie modalità di rilevamento del segnale, come elettroni retrodiffusi (BSE), spettroscopia a raggi X a dispersione di energia (EDX), modello di diffrazione retrodiffusa di elettroni (EBSD) e spettrometria di massa di ioni secondari (SIMS), per studiare il materiale in scala micro-nano con spazio tridimensionale in profondità.

>> Materiale in lega

Per aumentare la resistenza, la durezza, la tenacità, ecc. dei metalli, vengono aggiunte al metallo altre sostanze come ceramiche, metalli, fibre, ecc., utilizzando metodi quali metallurgia, fusione, estrusione, ecc., che vengono chiamate fasi rinforzate.

I campioni TEM preparati da un FIB-SEM vengono utilizzati per osservare informazioni quali fasi rinforzate e atomi di confine attraverso segnali elettronici trasmessi. I campioni TEM possono essere utilizzati per l'analisi di diffrazione di Kikuchi in trasmissione (TKD), analisi metallografiche, analisi composizionali e test in situ della sezione trasversale della lega.

▶ Interfaccia utente grafica

FIB-SEM software

Piattaforma di interfaccia utente altamente integrata

Le funzioni di elaborazione e imaging del microscopio SEM sono integrate in un'interfaccia utente complessiva, con riferimenti comparativi visualizzati a sinistra e a destra.

FIB-SEM software

Hardware accessorio e interfacce utente sviluppati internamente, come il sistema di iniezione del gas e il nanomanipolatore, design intuitivo del layout per un funzionamento semplice.

▶ Rivelatore Everhart-Thornley (ETD)

▶ Rilevatore di elettroni in-lens

▶ Rilevatore di elettroni retrodiffusi retrattile (BSED) *Opzionale

▶ Rilevatore di microscopia elettronica a trasmissione a scansione (STEM) *Opzionale

▶ Carico di scambio di campioni

Riduce efficacemente la contaminazione della camera. Design con guida lineare, apertura e chiusura a cassetto.

▶ Progressi nella microscopia elettronica CIQTEK: più opzioni

>> Spettrometria a dispersione di energia

>> Catoluminescenza

>> EBSD

Specifiche CIQTEK FIB-SEM DB550
Ottica elettronica Tipo di cannone elettronico Cannone elettronico a emissione di campo Schottky ad alta luminosità
Risoluzione 0,9 nm a 15 kV; 1,6 nm a 1 kV
Tensione di accelerazione da 0,02 kV a 30 kV
Sistema a fascio ionico Tipo di sorgente ionica Gallio
Risoluzione 3 nm a 30 kV
Tensione di accelerazione da 0,5 kV a 30 kV
Camera per campioni Sistema di vuoto Controllo completamente automatico, sistema di vuoto senza olio
Telecamere

Tre telecamere

(Navigazione ottica x1 + monitor della camera x2)

Tipo di fase Tavolino portacampioni meccanico eucentrico motorizzato a 5 assi
Gamma di palcoscenici

X=110 mm, Y=110 mm, Z=65 mm

T: -10°~+70°, R:360°

Rilevatori ed estensioni SEM Standard

Rilevatore di elettroni in-lens

Rivelatore Everhart-Thornley (ETD)

Opzionale

Rilevatore di elettroni retrodiffusi retrattile (BSED)

Rilevatore di microscopia elettronica a trasmissione a scansione retrattile (STEM)

Spettrometro a dispersione di energia (EDS/EDX)

Modello di diffrazione della retrodiffusione degli elettroni (EBSD)

nano-manipolatore

Sistema di iniezione del gas

Pulitore al plasma

Carico di scambio di campioni

Pannello di controllo con trackball e manopola

Interfaccia utente Lingue Inglese
Sistema operativo Finestre
Navigazione Navigazione ottica, navigazione rapida tramite gesti
Funzioni automatiche Luminosità e contrasto automatici, messa a fuoco automatica, stigmatizzatore automatico
Hot Tag : Fornitore globale di microscopi elettronici a scansione a fascio ionico focalizzato Fornitore globale del produttore di microscopi elettronici a scansione FIB FIB SEM FE SEM Miglior prezzo di vendita FIB SEM FE SEM slides note applicative in pdf Analisi SEM Imaging con Fascio Ionico Focalizzato (FIB) FIB Rivelatore SEM EBSD BSED STEM EDS ETD Inlen Microscopio elettronico a scansione a emissione di campo con colonna a fascio ionico focalizzato Introduzione al SEM a fascio ionico focalizzato
