EPR a temperatura variabile: perché la temperatura è la tua arma segreta

La temperatura non è solo un'impostazione ambientale in risonanza paramagnetica elettronica (EPR) Spettroscopia. È un parametro sperimentale fondamentale, al pari della potenza delle microonde e dell'intervallo del campo magnetico. Scegliendo la temperatura corretta, si possono ottenere segnali più nitidi, una maggiore sensibilità e dettagli strutturali che le misurazioni a temperatura ambiente non sono in grado di rivelare. Scegliendo la temperatura sbagliata, il segnale potrebbe scomparire del tutto. Questa guida illustra la fisica della spettroscopia EPR a temperatura variabile e aiuta a scegliere la configurazione più adatta ai propri campioni.

Perché la temperatura è così importante nella risonanza magnetica funzionale (RCP)

Ogni esperimento EPR implica tre domande. In che modo la temperatura rimodella l'ambiente di spin microscopico? Come influisce sull'interpretazione spettrale? E quali sistemi richiedono assolutamente misurazioni a temperatura variabile? Analizziamoli nel dettaglio.

Raffreddamento: il modo più semplice per aumentare la sensibilità

Il segnale EPR deriva da un fatto semplice. Gli elettroni spaiati occupano due livelli di energia di spin e la differenza di popolazione tra questi livelli è ciò che rileviamo. In un campo magnetico esterno B ₀ , gli spin degli elettroni subiscono scissione di Zeeman , creando due livelli con m _S = +1/2 e m _S = -1/2. La differenza di energia tra di loro è:

IL Distribuzione di Boltzmann regola il modo in cui gli elettroni popolano questi livelli. Il rapporto di popolazione dipende dalla temperatura in modo molto diretto:

Ecco cosa significa in pratica. L'intensità del segnale EPR è proporzionale alla differenza di popolazione tra i due livelli. Tale differenza scala come 1/T. In altre parole, abbassando la temperatura, il segnale diventa più forte. Punto. La temperatura è una variabile indipendente e completamente controllabile, quindi raffreddare il campione è il modo più fondamentale e diretto per aumentare la sensibilità assoluta. Spettroscopia EPR .

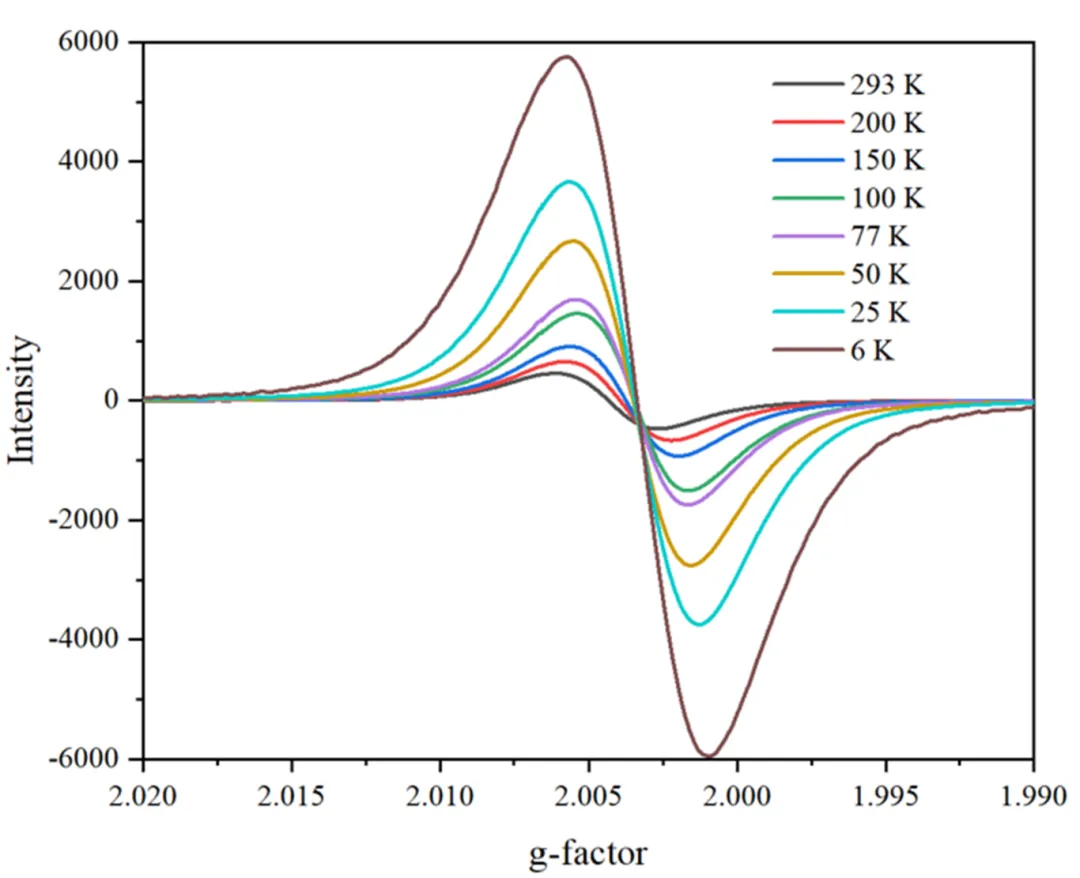

Spettri EPR di un campione di carbone debole misurati a diverse temperature. Le temperature più basse producono segnali nettamente più intensi. (Misurazioni effettuate con il sistema EPR CIQTEK.)

Il raffreddamento rallenta il rilassamento, rivelando segnali nascosti.

La temperatura non influisce solo sulla potenza del segnale. Controlla anche rilassamento della colonna vertebrale , che determina se è possibile rilevare un segnale. Il rilassamento nella risonanza magnetica si divide in due categorie.

Rilassamento spin-reticolo (T ₁ ). Questo è il processo in cui gli spin eccitati scambiano energia con il reticolo cristallino circostante. È altamente sensibile alla temperatura. A temperatura ambiente, le vibrazioni del reticolo sono vigorose. Gli spin eccitati dissipano rapidamente la loro energia, quindi T ₁ è breve. Raffreddando il sistema, si "congelano" efficacemente le vibrazioni del reticolo. T ₁ si allunga notevolmente.

Rilassamento spin-spin (T ₂ ). Ciò deriva principalmente dalle interazioni dipolari magnetiche tra spin vicini. È meno direttamente influenzato dalla temperatura.

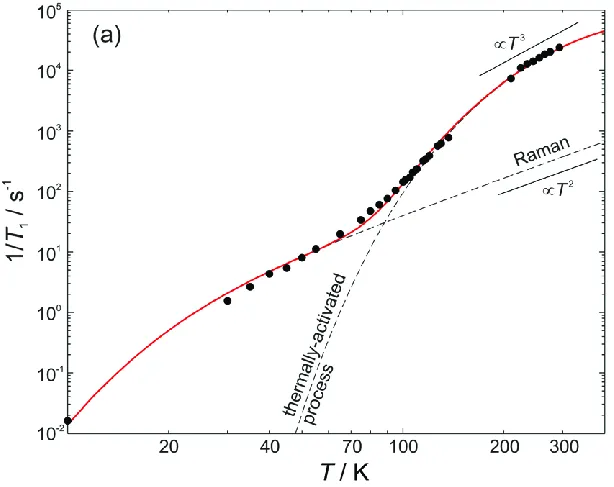

Velocità di rilassamento spin-reticolo in funzione della temperatura. La forte dipendenza dalla temperatura spiega perché il raffreddamento sia essenziale per i sistemi a breve tempo di rilassamento. (Rif.: Phys. Chem. Chem. Phys., 2020, 22, 15751-15758)

T ₂ controlla la larghezza di riga spettrale. La larghezza di riga omogenea è inversamente proporzionale a T ₂ (T più corto) ₂ , linea più ampia). Mentre T ₂ di per sé non è fortemente dipendente dalla temperatura, T ₁ stabilisce il limite superiore teorico per T ₂ . Se T ₁ è estremamente breve a temperatura ambiente, costringe T ₂ anche essere breve. Per il principio di indeterminazione di Heisenberg, questo provoca un grave allargamento della linea nel corso della vita. La linea diventa così larga da scomparire nel rumore di fondo. Si vede "nessun segnale" quando in realtà il segnale è semplicemente irrimediabilmente allargato.

Questo spiega una frustrazione comune nei laboratori di risonanza magnetica per immagini (EPR).

· Adatto alla temperatura ambiente: Radicali organici e ns ¹ ioni di configurazione, che hanno T più lungo ₁ valori.

· Sfida a temperatura ambiente: La maggior parte degli ioni di metalli di transizione (come Co(II), Fe(III) ad alto spin) e degli ioni di terre rare. Si tratta di sistemi classici a breve rilassamento. A temperatura ambiente, spesso non producono alcun segnale utilizzabile. Per rilevarli sono necessarie temperature di azoto liquido o elio liquido.

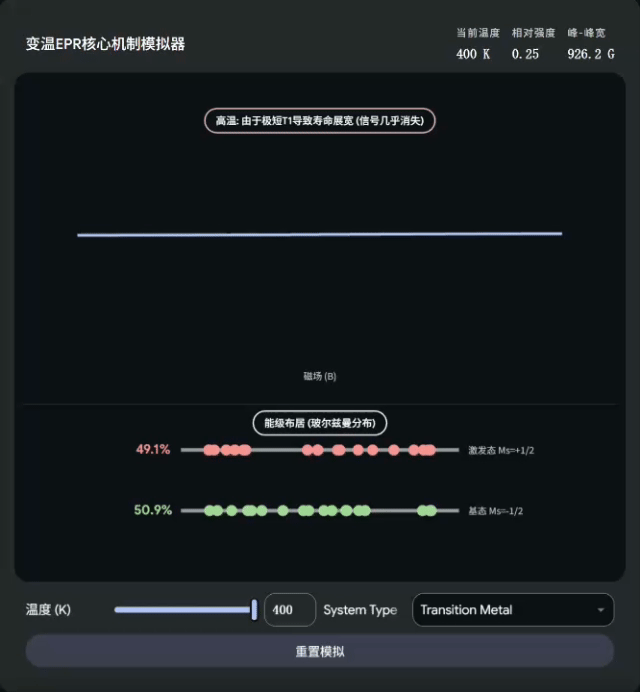

Simulazione EPR a temperatura variabile che mostra come un segnale diventi rilevabile al diminuire della temperatura. Si noti che la fase del segnale EPR è invertita in questo diagramma.

La temperatura modifica il movimento molecolare, rimodellando i picchi.

I radicali organici stabili in soluzione e alcuni complessi di metalli di transizione con lunghi tempi di rilassamento forniscono già segnali nitidi a temperatura ambiente. Quindi, la temperatura è ancora importante per questi sistemi? Assolutamente sì.

In soluzione a temperatura ambiente, le molecole ruotano rapidamente e in modo casuale, come minuscole trottole. Questa rotazione media completamente l'anisotropia del tensore g e del tensore di accoppiamento iperfine. Il risultato è un picco stretto, simmetrico e isotropico.

Con l'abbassarsi della temperatura, il movimento molecolare rallenta. Alla fine, la soluzione congela in un vetro e il movimento rotatorio delle molecole si arresta completamente. L'anisotropia non viene più mediata. I diversi orientamenti spaziali rivelano le loro interazioni magnetiche complete. Il semplice picco isotropico si trasforma in uno spettro ricco di "soluzione congelata", denso di informazioni strutturali tridimensionali. Ora è possibile estrarre dettagli sull'ambiente di coordinazione e sull'orientamento molecolare del centro paramagnetico.

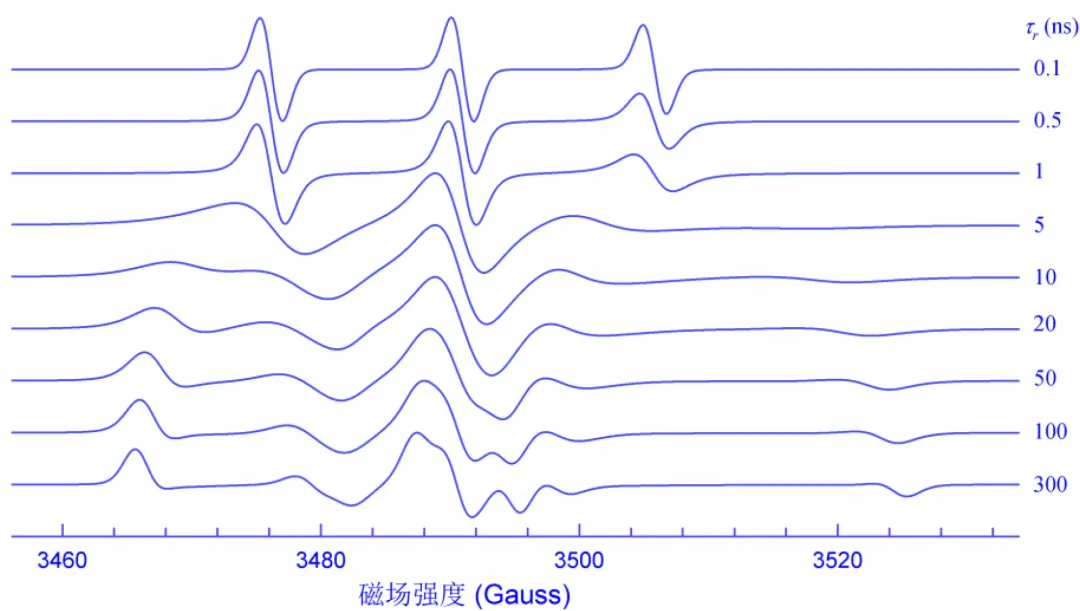

Spettri EPR simulati del R ₁ NO ^• radicale che mostra l'evoluzione del tempo di correlazione τ _R . Dall'alto verso il basso, τ _R aumenta man mano che il movimento molecolare rallenta dalla soluzione diluita a temperatura ambiente verso lo stato congelato. Parametri di simulazione: 9,8 GHz, g _X =2,008, g _y =2,006, g _z =2,003, A _X =A _y =20, A _z =85 MHz. (Adattato da Risonanza paramagnetica elettronica: principi e applicazioni .)

Quale impostazione di temperatura è necessaria per il tuo campione? Una guida alla selezione del sistema.

I diversi sistemi di spin presentano strutture di livelli energetici e proprietà dinamiche molto differenti. Ciò significa che richiedono intervalli di temperatura molto diversi per una misurazione EPR ottimale.

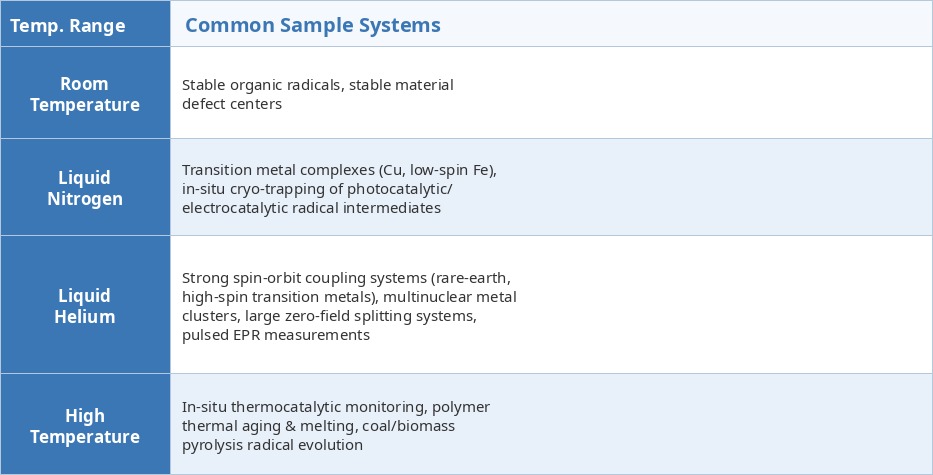

Intervalli di temperatura ottimali per le categorie di campioni EPR più comuni. Adatta il tuo sistema all'intervallo di temperatura corretto per ottenere risultati ottimali.

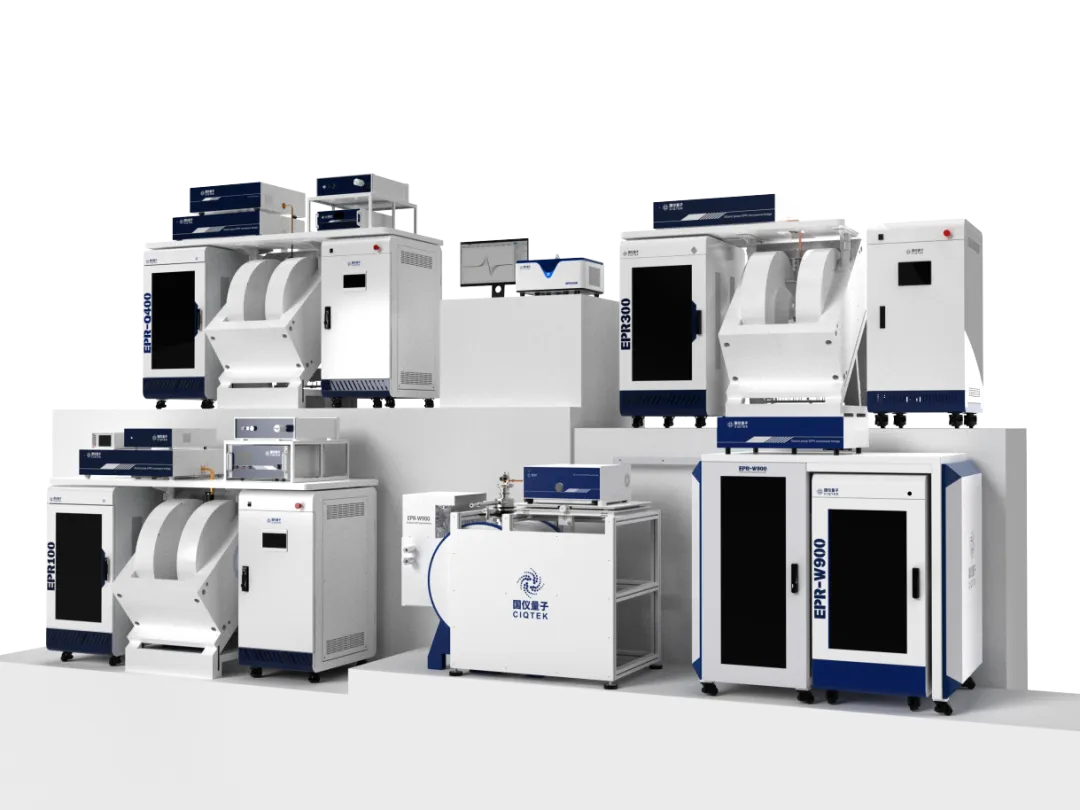

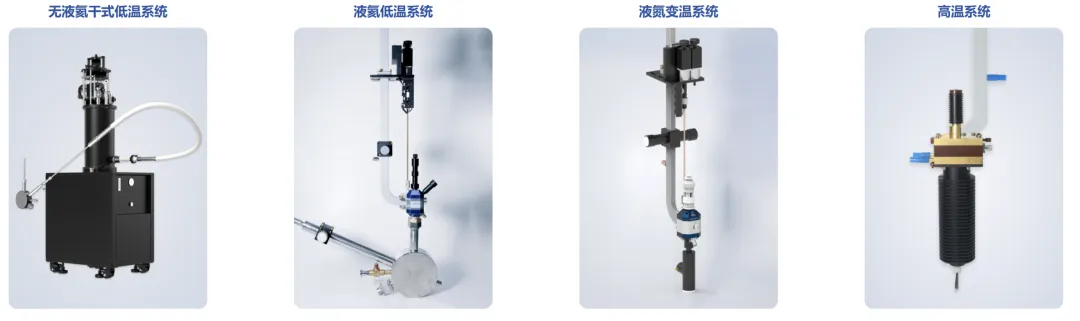

CIQTEK offre soluzioni EPR a temperatura variabile a gamma completa compatibile con tutti i dispositivi a onda continua e pulsata Spettrometri EPR Dalla caratterizzazione di routine alla ricerca di frontiera, siamo in grado di soddisfare ogni esigenza.

La temperatura è la chiave del mondo dello spinning

La temperatura non è solo un numero su un quadrante. È la chiave che svela il mondo microscopico dello spin. Comprendere come le proprietà del campione sono correlate alla temperatura amplierà notevolmente le possibilità della vostra ricerca.

Le temperature più basse aumentano la sensibilità attraverso il fattore di Boltzmann. Prolungano i tempi di rilassamento per rivelare segnali che altrimenti svanirebbero nel rumore di fondo. Rallentano il movimento molecolare per mettere in luce dettagli strutturali anisotropi nascosti negli spettri a temperatura ambiente. Ciascuno di questi effetti apre nuove possibilità sperimentali.

Che si tratti di studiare radicali organici, complessi di metalli di transizione o sistemi di terre rare, la giusta configurazione a temperatura variabile fa la differenza tra un esperimento fallimentare e un risultato rivoluzionario.
