Un recente studio condotto dal team del professor Yao Xiao presso la Wenzhou University rivela come la ricostruzione superficiale integrata con l'ingegneria dei difetti di massa possa superare diversi limiti di stabilità di lunga data dei catodi di ossido stratificato di Na.
Utilizzando una combinazione di calcoli teorici, spettroscopia di assorbimento di raggi X di sincrotrone, scattering anelastico risonante di raggi X, microscopia elettronica a trasmissione a scansione con correzione dell'aberrazione sferica, spettrometria di massa elettrochimica operando e microscopia elettronica a scansione, i ricercatori hanno dimostrato che la regolazione dei difetti di massa indotta da Y e un robusto strato superficiale ricostruito possono lavorare insieme per stabilizzare sia la chimica di massa che quella interfacciale.
La strategia sopprime l'eccessiva ossidazione dell'ossigeno reticolare e la formazione di dimeri O-O, migliora il trasporto di ioni Na, riduce la dissoluzione dei metalli di transizione, allevia la deformazione del reticolo e migliora la reversibilità redox dell'ossigeno. Il risultato è un miglioramento significativo della cinetica di reazione, della stabilità del ciclo e delle prestazioni elettrochimiche nei catodi di ossido stratificato di Na ad alta tensione.
Il lavoro, intitolato “Surface Reconstruction-Integrated Bulk Defect Engineering Beyond Conventional Chemical Modulation for Na-Layered Oxide Cathodes,” è stato pubblicato su Advanced Materials nel 2026.
Perché i catodi di ossido stratificato di Na necessitano di una migliore stabilizzazione
I duplici obiettivi di ridurre i costi ed estendere la durata operativa continuano a guidare lo sviluppo dei sistemi di accumulo energetico.
Le batterie agli ioni di sodio stanno attirando una crescente attenzione perché le risorse di sodio sono abbondanti e relativamente a basso costo. Anche il loro meccanismo operativo è simile a quello delle batterie agli ioni di litio, rendendole una strada promettente per l'accumulo di energia su larga scala.
Tra i materiali catodici candidati, gli ossidi stratificati di metalli di transizione con la formula generale O3-type NaTMO2 sono particolarmente interessanti a causa della loro capacità teorica relativamente elevata, della sintesi semplice e della densità di riempimento relativamente alta.
Tuttavia, la desodiazion profonda ad alta tensione introduce una serie di problemi strutturali e interfacciali.
Questi possono includere transizioni di fase, migrazione dei metalli di transizione, perdita di ossigeno reticolare e reazioni collaterali interfacciali. Insieme, questi processi possono portare al collasso strutturale, al decadimento della capacità, alla rottura delle particelle e alla polverizzazione.
Le strategie convenzionali come il rivestimento superficiale, il drogaggio di massa e la regolazione delle vacanze di ossigeno possono migliorare alcuni aspetti del comportamento di massa, superficiale o interfacciale, ma rimane difficile ottimizzarli tutti e tre contemporaneamente.
Per affrontare queste sfide, il team del professor Yao Xiao presso la Wenzhou University ha condotto un'indagine approfondita utilizzando microscopia elettronica a scansione CIQTEK come parte del flusso di lavoro di caratterizzazione multiscala. Con O3-NaNi1/3Fe1/3Mn1/3O2 come catodo modello, i ricercatori hanno sviluppato una strategia di ingegneria dei difetti di massa integrata con la ricostruzione superficiale per regolare simultaneamente la stabilità di massa, superficiale e interfacciale.
Introducendo una quantità appropriata di Y nel materiale, i ricercatori hanno regolato la struttura elettronica locale e la chimica dei difetti.
Il forte effetto di accoppiamento Y-O-TM, insieme alla compensazione di carica associata alle vacanze di ossigeno, modula la struttura elettronica dell'orbitale O 2p e sopprime l'eccessiva ossidazione dell'ossigeno reticolare e la formazione di dimeri O-O causata dalla localizzazione della carica.
Allo stesso tempo, la fase superficiale ricostruita non solo migliora il trasporto interfacciale di ioni Na, ma fornisce anche una barriera meccanicamente robusta che aiuta a sopprimere le reazioni collaterali interfacciali e la dissoluzione dei metalli di transizione.
Di conseguenza, sia la reversibilità redox dell'ossigeno che la stabilità della coordinazione locale sono significativamente migliorate, portando a una migliore cinetica elettrochimica e a una maggiore efficienza di trasferimento di carica.
Il team di ricerca ha supportato queste conclusioni utilizzando calcoli teorici, spettroscopia di assorbimento di raggi X di sincrotrone, scattering anelastico risonante di raggi X, microscopia elettronica a trasmissione a scansione con correzione dell'aberrazione sferica, spettrometria di massa elettrochimica operando e altri metodi di caratterizzazione avanzati. La microscopia elettronica a scansione CIQTEK è stata utilizzata anche per fornire importanti prove morfologiche a supporto dell'analisi strutturale.

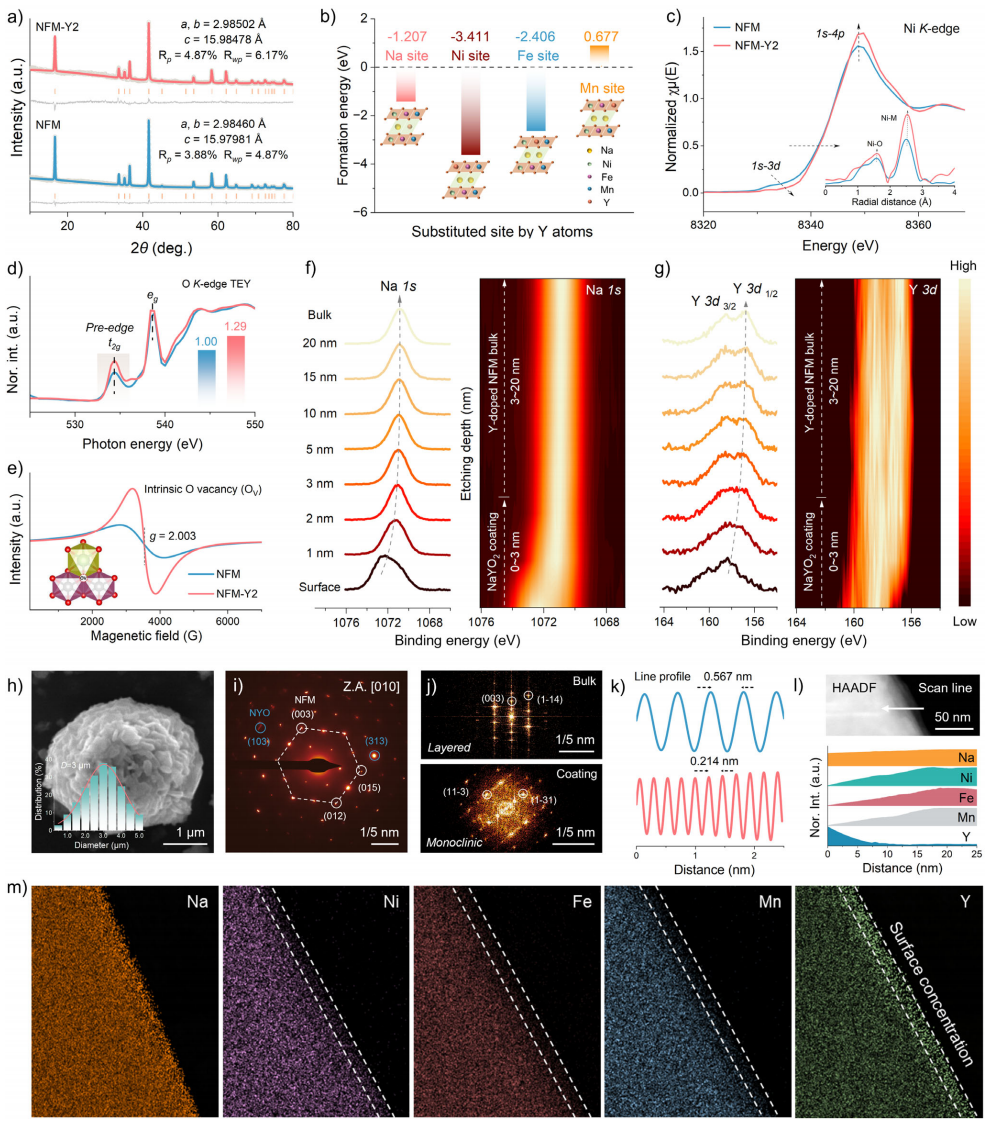

Figura 1. Caratterizzazione strutturale e compositiva dei catodi di ossido stratificato di Na pristini e modificati con Y.
Caratterizzazione strutturale e compositiva
Il primo gruppo di risultati esamina la struttura cristallina, gli stati elettronici, la distribuzione elementare e la morfologia multiscala dei materiali pristini e modificati.
La diffrazione di raggi X su polveri e l'affinamento di Rietveld mostrano che il campione modificato mantiene la struttura stratificata esagonale O3, con solo deboli caratteristiche di diffrazione associate alla modifica contenente Y.
I parametri reticolari leggermente espansi indicano che la modifica produce un effetto strutturale misurabile senza distruggere la struttura stratificata complessiva.
La spettroscopia di assorbimento di raggi X al bordo K del Ni e le misurazioni della struttura fine di assorbimento di raggi X estesa trasformata di Fourier dimostrano ulteriormente che la modifica cambia l'ambiente di coordinazione locale medio migliorando al contempo la stabilità della struttura ottaedrica NiO6.
La spettroscopia di assorbimento di raggi X molli al bordo K dell'O, insieme alle misurazioni della risonanza paramagnetica elettronica, conferma una maggiore concentrazione di vacanze di ossigeno nel materiale modificato.
La spettroscopia fotoelettronica a raggi X duri risolta in profondità rivela ulteriormente la variazione negli stati chimici di Na e Y dalla superficie verso il bulk.
I risultati supportano la presenza di un ambiente di coordinazione contenente Y e indicano che lo Y partecipa a una struttura di coordinazione locale Y-O-TM.
La microscopia elettronica a scansione mostra che il catodo modificato mantiene una morfologia a particelle secondarie sferiche.
La diffrazione elettronica ad area selezionata e la microscopia elettronica ad alta risoluzione rivelano ulteriormente che il campione modificato contiene uno strato di ricostruzione superficiale pur preservando la fase bulk stratificata.
La mappatura elementare mostra una distribuzione relativamente uniforme di Ni, Fe e Mn in tutte le particelle, mentre lo Y è arricchito vicino alla superficie con un gradiente verso l'interno.
Nel complesso, queste osservazioni confermano una modifica riuscita sia nelle regioni del bulk che in quelle superficiali.

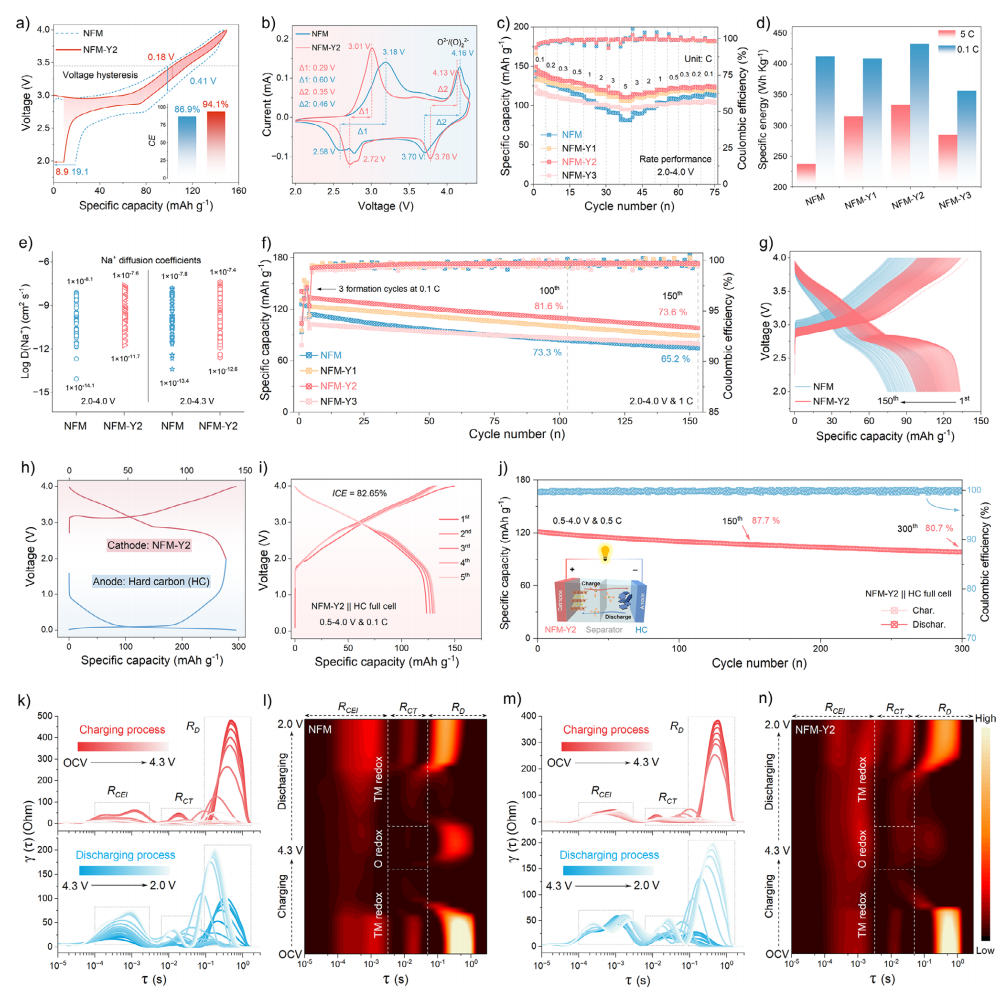

Figura 2. Prestazioni elettrochimiche e comportamento cinetico dei catodi di ossido stratificato di Na pristini e modificati con Y.
Prestazioni elettrochimiche e cinetica di reazione
I dati elettrochimici dimostrano un chiaro vantaggio in termini di prestazioni per il catodo modificato.
Le curve di carica-scarica galvanostatica a 0,1 C mostrano che il materiale pristino presenta una pronunciata isteresi di tensione e un'efficienza coulombica iniziale relativamente bassa.
Al contrario, il campione modificato mostra un'isteresi di carica-scarica inferiore e un'efficienza coulombica iniziale di circa 94,1%, indicando una migliore reversibilità della reazione.
L'analisi della capacità differenziale mostra inoltre che il campione modificato presenta separazioni dei picchi di ossidoriduzione più piccole.
Ciò indica una migliore reversibilità redox e una cinetica elettrochimica più rapida.
Le misurazioni delle prestazioni di velocità da 2,0 a 4,0 V mostrano che il materiale modificato mantiene una capacità di scarica più elevata a diverse densità di corrente.
Anche ad alte velocità, il catodo modificato con Y mantiene un chiaro vantaggio di capacità rispetto al materiale pristino.
I coefficienti di diffusione degli ioni Na calcolati indicano che il campione modificato mostra un miglioramento di circa uno-due ordini di grandezza nella capacità di diffusione degli ioni sodio.
I test di ciclaggio a lungo termine mostrano anche che il catodo modificato mantiene una maggiore ritenzione di capacità, una migliore efficienza energetica e un profilo di tensione più stabile.
Il catodo modificato è stato ulteriormente accoppiato con un anodo di carbonio duro per valutarne il potenziale pratico in una configurazione a cella intera.
I risultati della cella intera confermano un comportamento di carica-scarica stabile e prestazioni di ciclaggio estese.
La spettroscopia di impedenza elettrochimica operando risolve l'impedenza totale in contributi dall'interfase catodo-elettrolita, dalla resistenza al trasferimento di carica e dalla resistenza alla diffusione nel bulk.
Rispetto al materiale pristino, il catodo modificato mostra valori di impedenza più bassi e più stabili durante il ciclaggio. Ciò indica miglioramenti sostanziali nella stabilità interfacciale e nel trasporto degli ioni Na.

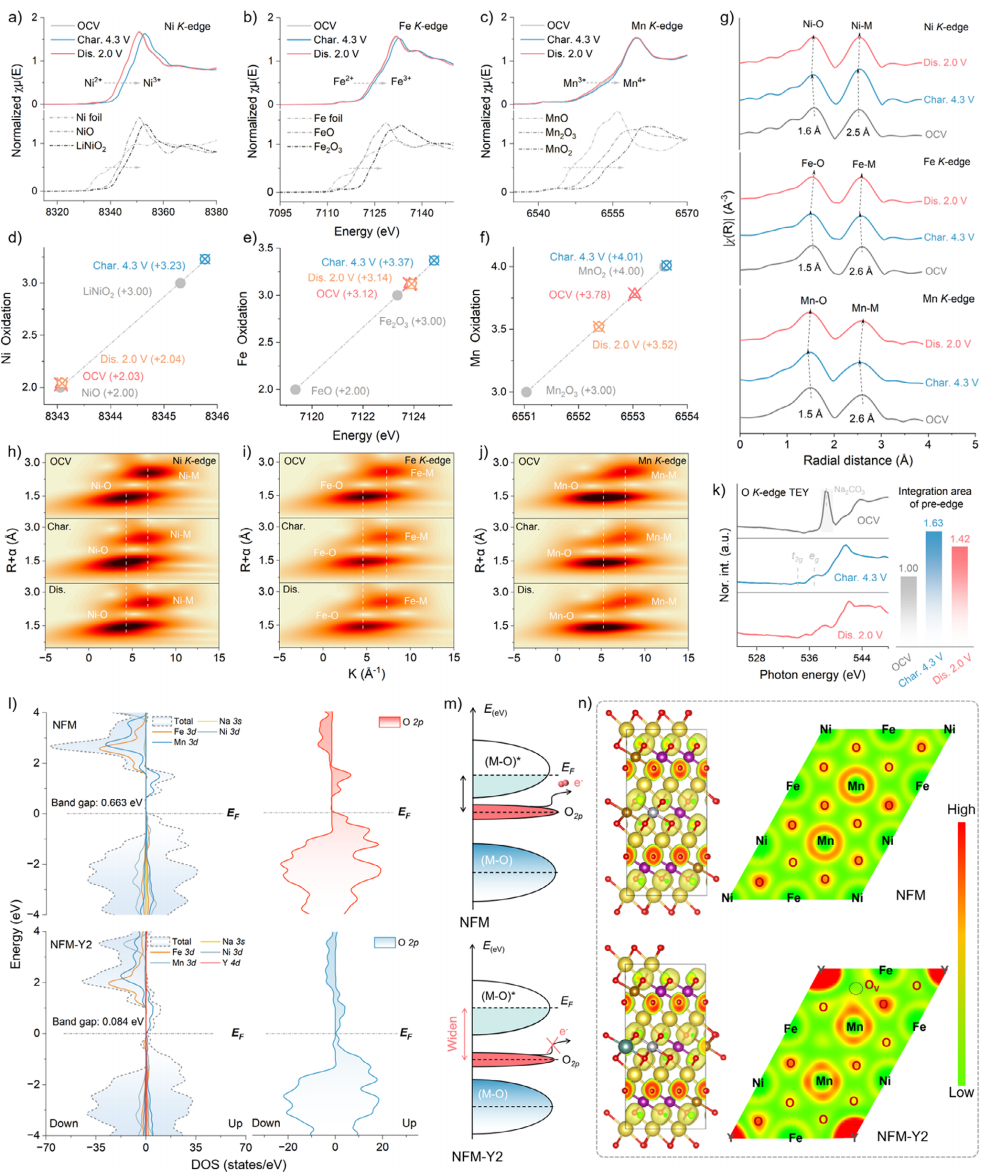

Figura 3. Meccanismo di compensazione della carica ed evoluzione della struttura elettronica durante il ciclo elettrochimico.
Compensazione della carica ed evoluzione della struttura elettronica
Per comprendere perché il catodo modificato mostri un comportamento elettrochimico migliorato, i ricercatori hanno studiato la compensazione della carica e l'evoluzione della struttura elettronica utilizzando la spettroscopia di emissione di raggi X non risonante, i calcoli della densità degli stati e l'analisi della localizzazione elettronica.
La spettroscopia di assorbimento di raggi X al bordo K di Ni, Fe e Mn, raccolta a diversi stati di carica, fornisce informazioni sul processo redox dei metalli di transizione.
L'analisi mostra che Ni2+/Ni3+/Ni4+ agisce come principale centro di compensazione della carica del metallo di transizione durante la carica e la scarica.
Anche Fe e Mn partecipano alla ridistribuzione della carica correlata al redox dell'ossigeno.
È importante sottolineare che questi cambiamenti rimangono reversibili dopo la scarica.
I risultati EXAFS trasformati secondo Fourier al bordo K di Ni, Fe e Mn, insieme alle mappe di trasformata wavelet, indicano che gli ottaedri TMO6 subiscono contrazione ed espansione reversibili durante il ciclo senza un collasso strutturale permanente.
Le misurazioni di assorbimento di raggi X molli al bordo K dell'O a diversi stati di carica dimostrano ulteriormente la partecipazione reversibile dell'ossigeno reticolare nella compensazione della carica.
I calcoli della densità degli stati proiettata mostrano che gli stati Y 4d ampliano la larghezza di banda elettronica e migliorano la conducibilità elettronica.
Allo stesso tempo, l'incorporazione di Y regola la struttura elettronica O 2p.
I confronti della termodinamica redox dell'ossigeno calcolata mostrano una chiara differenza tra i materiali pristini e quelli modificati.
Le mappe della funzione di localizzazione elettronica indicano ulteriormente una maggiore densità elettronica attorno agli atomi di ossigeno e una ridotta localizzazione elettronica dopo l'incorporazione di Y. Questi effetti rafforzano l'ancoraggio dell'ossigeno reticolare e aiutano a sopprimere l'ossidazione irreversibile dell'ossigeno.
【

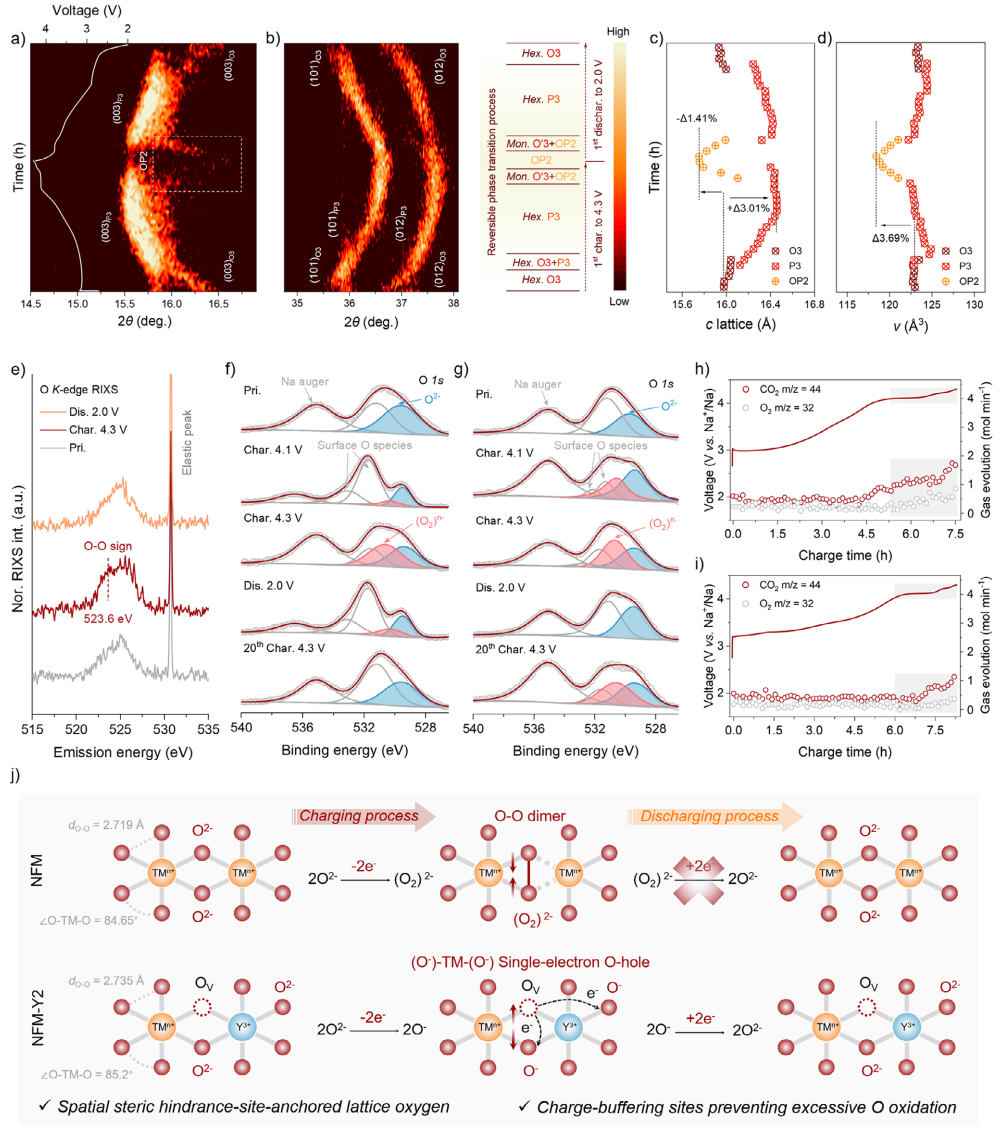

Figura 4. Evoluzione del reticolo e meccanismo redox anionico dell'ossigeno durante la carica e la scarica.
Evoluzione del reticolo e redox reversibile dell'ossigeno
La diffrazione di raggi X operando, lo scattering anelastico risonante di raggi X, la spettroscopia fotoelettronica a raggi X e la spettrometria di massa elettrochimica differenziale operando sono stati utilizzati per rivelare ulteriormente l'evoluzione di fase e la reversibilità del redox anionico dell'ossigeno.
La XRD operando raccolta durante il primo ciclo di carica-scarica mostra un percorso di evoluzione di fase più reversibile per il catodo modificato.
La variazione simultanea dei parametri del reticolo dell'asse c e del volume della cella unitaria mostra anche che il materiale modificato subisce un'espansione del reticolo e una variazione di volume sostanzialmente inferiori durante il ciclo.
Questa riduzione della fluttuazione strutturale aiuta ad alleviare lo stress del reticolo indotto dal ciclo.
I risultati RIXS al bordo K dell'O non risonante raccolti durante la carica a 4,3 V mostrano che viene generato solo un segnale di ossigeno ossidato reversibile.
Non si osserva alcun rilascio evidente e irreversibile di O2.
Dopo la scarica, la caratteristica dell'ossigeno ossidato scompare, supportando la reversibilità del processo redox dell'ossigeno.
Il materiale pristino si comporta diversamente.
Dopo la scarica, i segnali irreversibili correlati al perossido rimangono e diventano progressivamente più pronunciati con il ciclo.
Il materiale modificato, al contrario, mostra la scomparsa reversibile delle specie di ossigeno ossidato e mantiene l'attività redox dell'ossigeno anche dopo un ciclo prolungato.
La spettrometria di massa elettrochimica differenziale operando fornisce ulteriori prove.
Il materiale pristino rilascia una quantità significativa di CO2 e O2 nella regione ad alta tensione.
L'evoluzione di gas dal catodo modificato è chiaramente soppressa.
Il meccanismo proposto è che il materiale originario accumula più facilmente dimeri O-O irreversibili, portando infine a una perdita permanente di ossigeno.
Al contrario, il materiale modificato si basa sulla compensazione di carica dalle vacanze di ossigeno e sugli effetti sterici ed elettronici introdotti da Y per generare vacanze di ossigeno elettroniche più reversibili. Questo ambiente strutturale sopprime la formazione di dimeri di ossigeno simili a perossidi irreversibili.

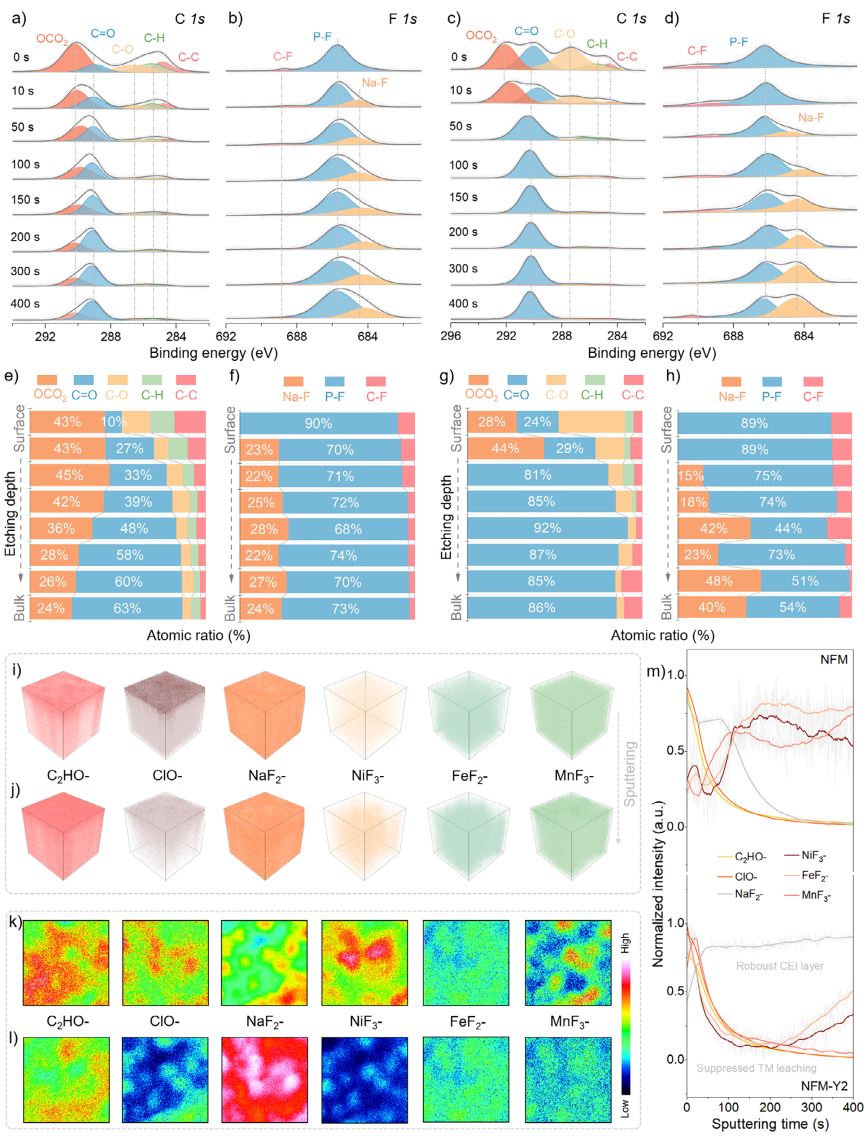

Figura 5. Evoluzione del film interfacciale e analisi delle reazioni collaterali dei catodi originari e modificati.
Evoluzione del film interfacciale e soppressione delle reazioni collaterali
Lo studio ha inoltre esaminato l'interfaccia catodo-elettrolita utilizzando la spettroscopia fotoelettronica a raggi X risolta in profondità e la spettrometria di massa a ioni secondari a tempo di volo.
Dopo il ciclaggio, il catodo originario sviluppa un'interfase relativamente spessa e instabile.
La superficie contiene un'elevata proporzione di prodotti di decomposizione dell'elettrolita organici e inorganici.
Queste specie penetrano gradualmente verso l'interno delle particelle, indicando estese reazioni collaterali interfacciali.
Al contrario, il catodo modificato sviluppa un strato interfacciale ricco di NaF più sottile e uniforme.
Questa interfaccia più stabile aiuta a sopprimere la decomposizione dell'elettrolita e la dissoluzione dei metalli di transizione.
La spettrometria di massa a ioni secondari a tempo di volo tridimensionale e le mappe chimiche bidimensionali mostrano inoltre che il materiale originario accumula maggiori quantità di prodotti di decomposizione dell'elettrolita e specie di metalli di transizione disciolti.
Alcune di queste specie migrano all'interno della particella.
Il catodo modificato mostra segnali significativamente più deboli da parte di questi prodotti indesiderati. Il risultato dimostra che la superficie ricostruita migliora sostanzialmente la stabilità chimica interfacciale.

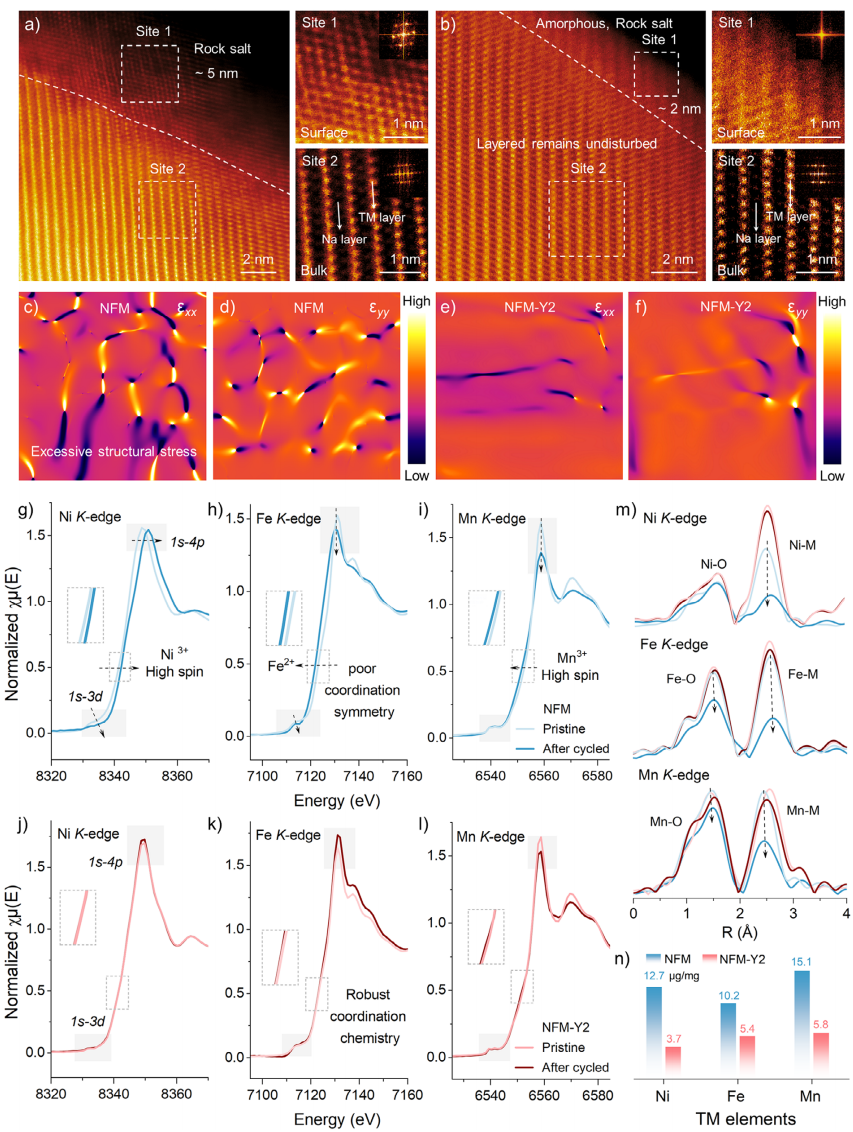

Figura 6. Evoluzione strutturale, deformazione del reticolo e coordinazione dei metalli di transizione dopo un ciclaggio a lungo termine.
Evoluzione strutturale dopo un ciclaggio a lungo termine
La parte finale dello studio si concentra su come i materiali originari e modificati si evolvono dopo un ciclaggio prolungato.
La microscopia elettronica a trasmissione con correzione dell'aberrazione sferica, l'analisi della fase geometrica, la spettroscopia di assorbimento dei raggi X di sincrotrone e la spettroscopia correlata all'accoppiamento elettronico sono state utilizzate per sondare i cambiamenti dalla scala atomica alla scala particellare.
Dopo 150 cicli, il catodo originario sviluppa uno strato di ricostruzione superficiale simile al salgemma di circa 5 nm di spessore.
All'interno delle particelle si osservano anche un gran numero di dislocazioni e una pronunciata distorsione del reticolo.
Il catodo modificato, tuttavia, sviluppa solo uno strato superficiale amorfo di circa 2 nm.
Ancora più importante, la struttura di massa a strati rimane altamente ordinata.
L'analisi della fase geometrica rivela una deformazione del reticolo forte e altamente anisotropa nel catodo originario.
Lo stress è concentrato vicino ai bordi dei grani.
Il catodo modificato mostra una distribuzione della deformazione molto più uniforme e un'intensità di deformazione complessiva significativamente inferiore.
Le misurazioni di assorbimento dei raggi X di sincrotrone raccolte prima e dopo il ciclaggio mostrano spostamenti irreversibili della valenza dei metalli di transizione e una rottura della simmetria di coordinazione nel catodo originario.
Al contrario, il materiale modificato mostra pochissimi cambiamenti sia nella forma che nella posizione energetica degli spettri di assorbimento.
L'analisi della struttura fine di assorbimento dei raggi X estesa trasformata di Fourier conferma ulteriormente che il TMO6la coordinazione ottaedrica rimane intatta nel catodo modificato.
La quantificazione dei metalli di transizione disciolti nell'elettrolita mostra inoltre una dissoluzione significativamente inferiore di Ni, Fe e Mn dal materiale modificato. Questi risultati dimostrano un sostanziale miglioramento della stabilità interfacciale e strutturale.
Una strategia multilivello oltre la modifica chimica convenzionale
Questo studio introduce una strategia coordinata basata su ricostruzione superficiale e ingegneria dei difetti di massa per superare molteplici limitazioni dei catodi a ossido stratificato di Na.
A differenza degli approcci convenzionali che si basano principalmente su un singolo metodo di modifica chimica, la strategia regola simultaneamente massa, superficie e interfaccia.
I risultati sperimentali e teorici combinati rivelano tre meccanismi di stabilizzazione chiave.
In primo luogo, uno strato superficiale ricostruito con legami più forti migliora la stabilità interfacciale e sopprime la decomposizione dell'elettrolita e la dissoluzione dei metalli di transizione.
In secondo luogo, l'incorporazione di Y e l'ingegneria delle vacanze di ossigeno regolano la coordinazione locale e la struttura elettronica O 2p, consentendo un percorso redox dell'ossigeno più reversibile e sopprimendo al contempo la formazione irreversibile di dimeri O-O.
In terzo luogo, la struttura modificata migliora il trasporto degli ioni Na, riduce la deformazione del reticolo e stabilizza l'ambiente di coordinazione dei metalli di transizione durante il ciclaggio prolungato.
Insieme, questi effetti migliorano significativamente la reversibilità redox dell'ossigeno, la cinetica di diffusione degli ioni Na, la cinetica di reazione elettrochimica e la stabilità strutturale a lungo termine.
Il catodo a ossido stratificato di Na risultante mostra una forte combinazione di prestazioni elettrochimiche e rapida cinetica di reazione, evidenziando il suo potenziale per batterie agli ioni di sodio ad alta tensione pratiche.
Più in generale, lo studio stabilisce un nuovo quadro di progettazione per i catodi a ossido stratificato di prossima generazione che combina ricostruzione superficiale, ingegneria dei difetti reticolari e regolazione interfacciale piuttosto che affidarsi a strategie di modifica chimica isolate.
Riferimento
Z.-C. Jian, M. Yang, R. Li, et al.
“Surface Reconstruction-Integrated Bulk Defect Engineering Beyond Conventional Chemical Modulation for Na-Layered Oxide Cathodes.”
Advanced Materials (2026): e74313.
DOI: 10.1002/adma.74313
